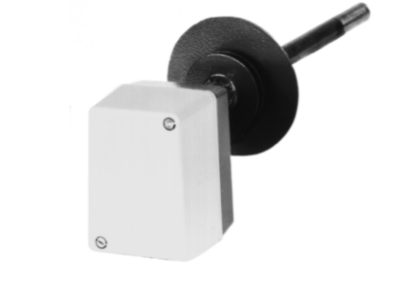

Termostat spalin, czujnik temperatury spalin do kominków

Termostat spalin lub czujnik temperatury spalin służy do blokowania instalacji wentylacyjnych powodujących podciśnienie przy kominkach, piecach kominkowych lub piecach kaflowych. Temperatura spalin z palenisk (np. piec kaflowy, piece, kotły c.w.u.) jest monitorowana i w razie potrzeby wyłączana.

Zbadany przez TÜV zgodnie z DIN 3440, nr badania ATW 8622000

Zastosowanie termostatu spalin powinni Państwo wcześniej uzgodnić z kominiarzem.

Opis działania:
Termostat spalin działa samoczynnie na zasadzie rozszerzalności prętowej. Gdy temperatura panująca w rurze zanurzeniowej przekroczy ustawioną wartość zadaną, uruchamiany jest mikroprzełącznik. Po schłodzeniu temperatury rury zanurzeniowej o ok. 10 do 30 K mikroprzełącznik powraca do położenia wyjściowego. Dzięki temu można włączać lub wyłączać inne odbiorniki, takie jak instalacje wentylacyjne.

Montaż: Kotły i piece kominkowe (typ budowy 1) w elemencie przyłączeniowym. W przypadku pieca kaflowego np. w obszarze dna skrzyni grzewczej (należy uwzględnić temperaturę otoczenia).

Dane techniczne:

• Dowolne położenie montażowe
• Obudowa: odlew ciśnieniowy aluminiowy (powierzchnia z odporną na uderzenia lakierem strukturalnym)
• Zdolność łączeniowa: 10 A przy 220 V, 50 Hz
• Zakres regulacji: +40°C do +120°C, ustawienie fabryczne +100°C
• Różnica przełączania: ok. 10–18 K
• Ustawienie temperatury: skala wewnętrzna
• Rodzaj mocowania: gwint rurowy ½"
• WAŻNE! Temperatura otoczenia przy czujniku maks. +700°C, przy głowicy przełączającej maks. +80°C
